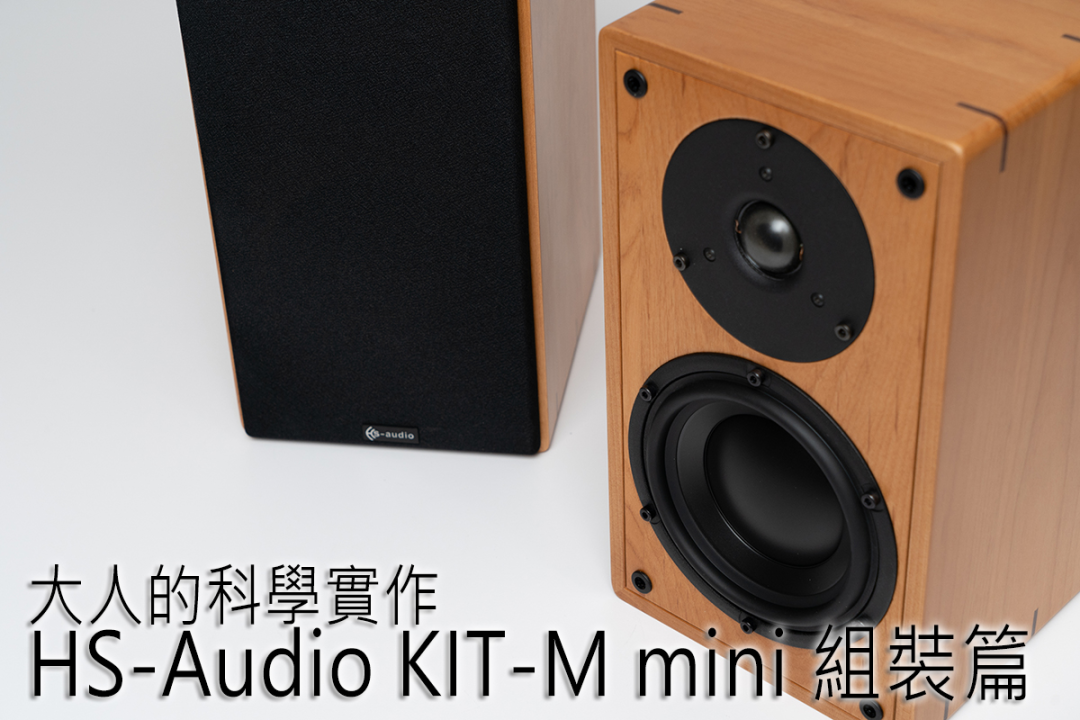

大人们的科学实作 HS-Audio KIT-M mini组装篇
发布时间:2021-02-20


「大人的科学」是日本高人气科普杂志,发刊十年,总共发行四十期,以实作的方式让读者可以深入了解生活用品的工作原理,像是35 mm 双眼相机、乌克丽丽电吉他、桌上扫地机器人......等等,虽然做出来成品只能说是科学玩具,但却相当受到日本上班族欢迎,至今热销不坠。不过,这次拿到世华音响推出的HS-Audio KIT-M mini,玩起来的乐趣类似「大人的科学」,但是组装起来的喇叭成品,保证不是玩具,而是扎扎实实可以出好声的书架喇叭。


我之前只有在音响展上看过HS-Audio,并不熟悉,不过知道他们是找天乐音响订购零件,搭配出KIT-M mini DIY喇叭,心里面就有底了。天乐自家代理丹麦Scan Speak与以色列Morel单体,不管用哪一个品牌,都是数一数二的优质单体,有了好单体当底子,配上好的喇叭音箱与分音器,好声值得期待。

送来的KIT-M mini,喇叭木箱独立装箱,单体、分音器与配线另外装箱,当美编拍照的时候,我陪着拆箱,仔细端详喇叭音响,忙找主编林治宇一起来看:「这好像是实木音箱?」「是啊,看起来应该是实木。」主编答。价格呢?据说约两万多元,这个价格能买到Morel单体二音路的书架喇叭,还有实木音箱,太超值了。


不过这个价格买到的KIT-M mini尚未组装,要自己动手,我想HS-Audio应该有代客组装的服务,可能需要付费,但是想玩KIT-M mini这样的喇叭,应该是手痒想自己装,当然要享受过程,顺道了解可能的升级方向。

关于DIY喇叭,U-Audio做过两款Divini的书架喇叭,分别是Divini KIT-M与KIT-D,两对喇叭也都还在U-Audio,比较了一下,KIT-M mini的喇叭箱体尺寸,大约在两对Divini喇叭中间,比KIT-D大,但比KIT-M小,而且细部更为讲究,像是喇叭端子的固定盖板,换上了实木,比起普通塑胶固定盖板漂亮多了。

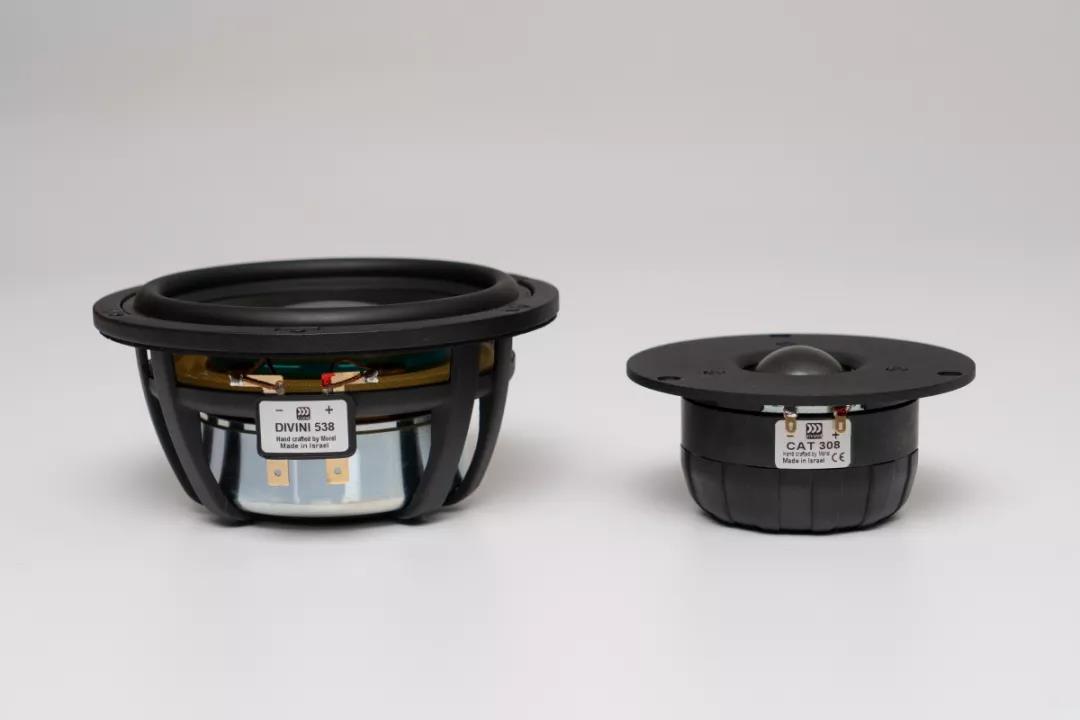

除了尺寸不同之外,KIT-M mini与之前两款DIY喇叭的主要差异在于单体与分音器,Divini的两款DIY喇叭都是丹麦Sacn Speak单体,而KIT-M mini换上了以色列Morel单体,因为单体换了,分音器必须按照单体特性重新设计,所以分音器肯定不同。


KIT-M mini有组装说明,一张A4纸写上十二道组装步骤,对于有经验的人来说,简单的文字叙述就够了,但是对于第一次DIY组装喇叭的人来说,有些细节可能不清楚,又缺乏图片或影片指引,所以,我决定先搞实作篇,把照片与影片都拍起来,让大家知道KIT-M mini有多好装,而不会因为担心DIY太难而踌躇不前。
工欲善其事,必先利其器,要组装KIT-M mini需要多少工具?答案是三样!是的,您没听错,只需要三样工具!哪三样?十字螺丝起子、六角扳手、剪刀,就这么简单。




拍片前我先装了一只KIT-M mini,全部流程走过一次,找出组装文字描述比较模糊的部分,拍照补强,让大家用图片看KIT-M mini怎么装,另外同步拍摄影片,请美编剪成短片,抓重点让大家看。

KIT-M mini组装真的不难,全部组装完成应该不需要半小时,我因为需要拍照录影,所以搞了约一个小时。组装过程有一些小地方需要注意,且让我们跟着图片一步一步做。

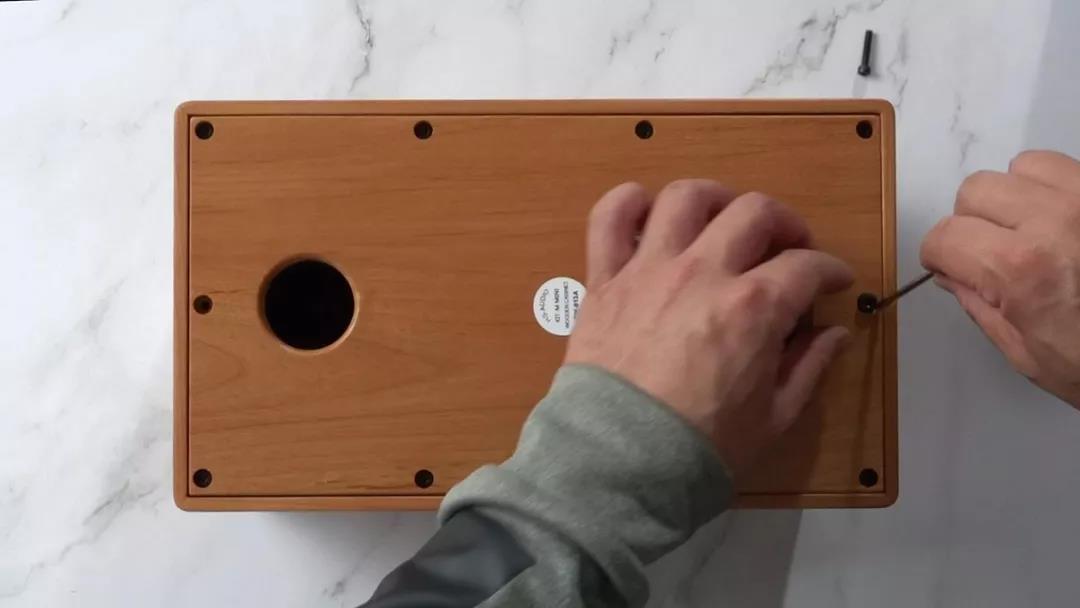

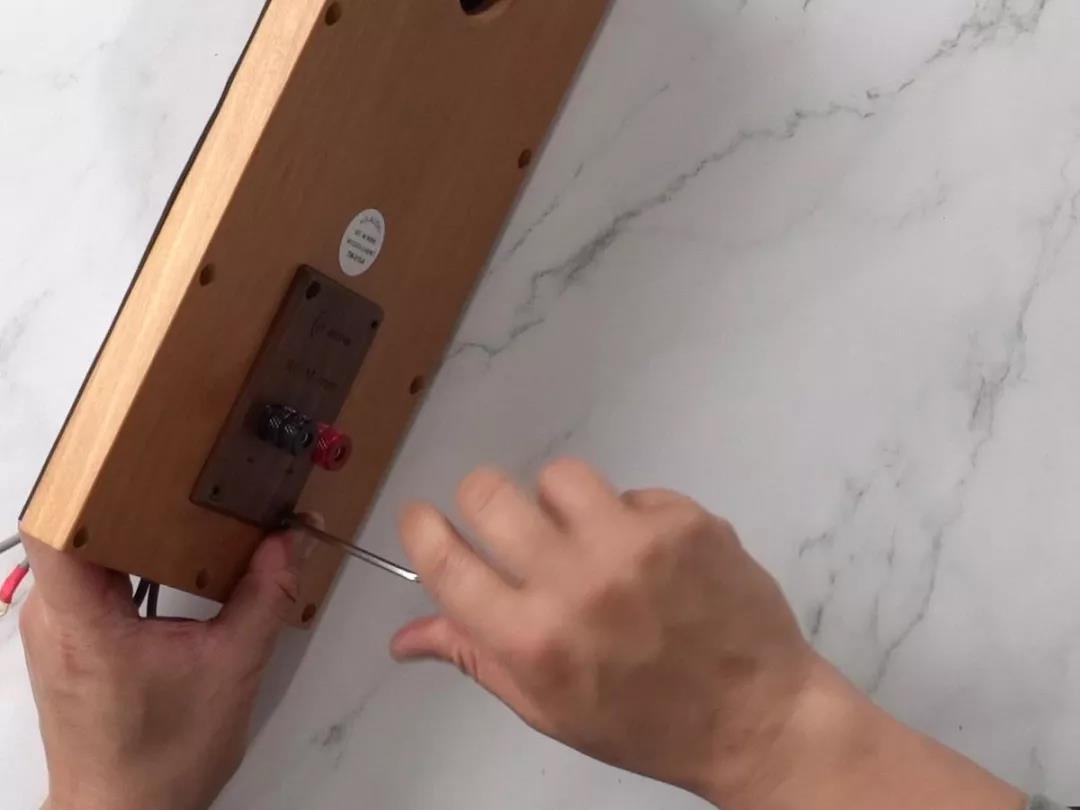

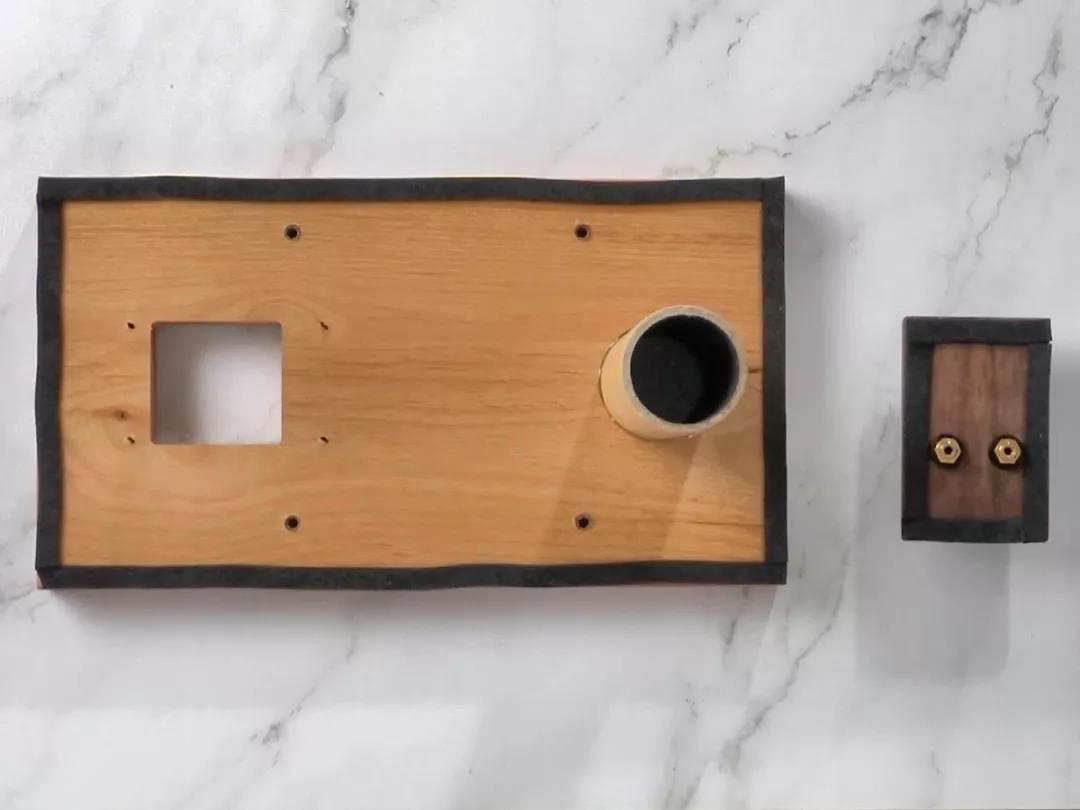

拆下接座板及音箱背板

贴吸震棉条

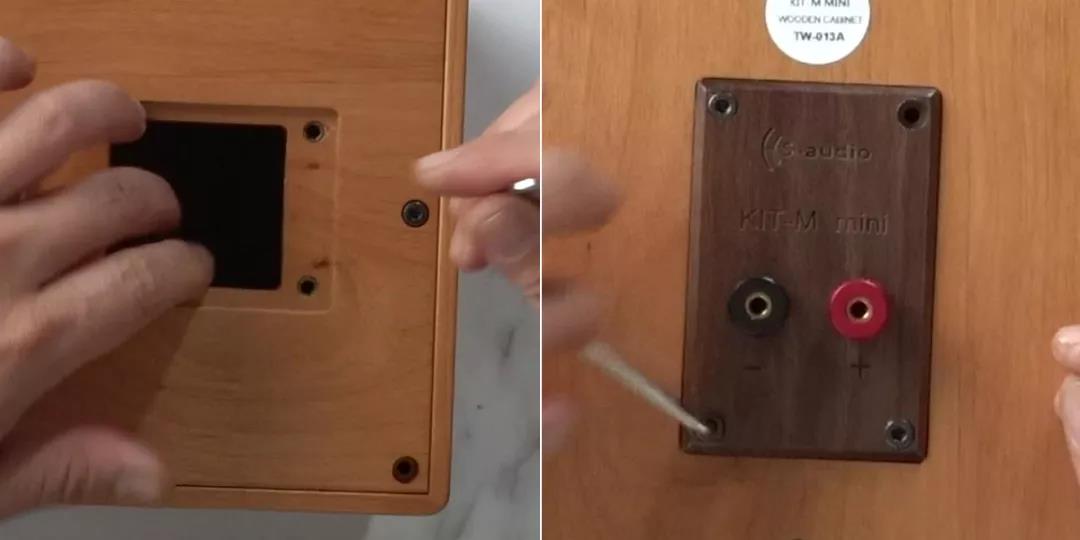

音箱背板锁上接座板

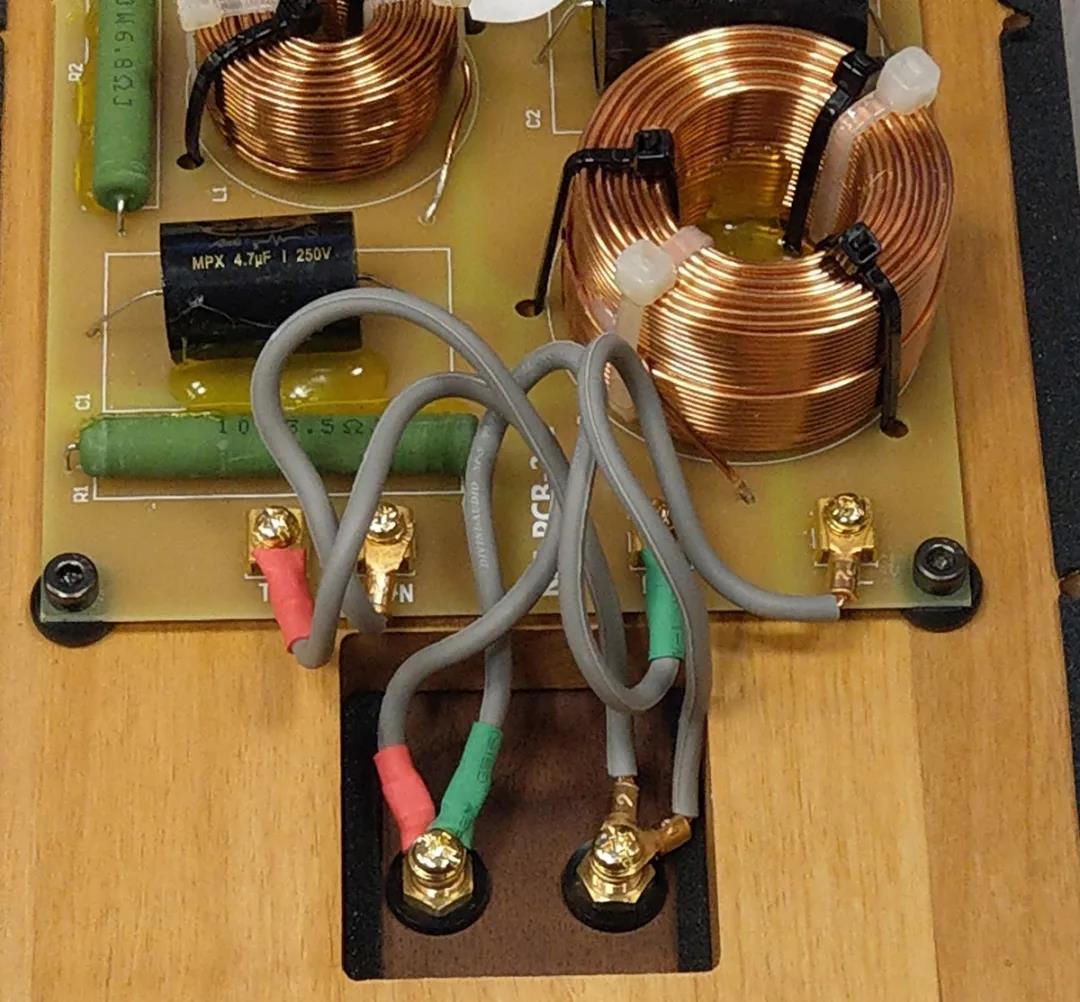

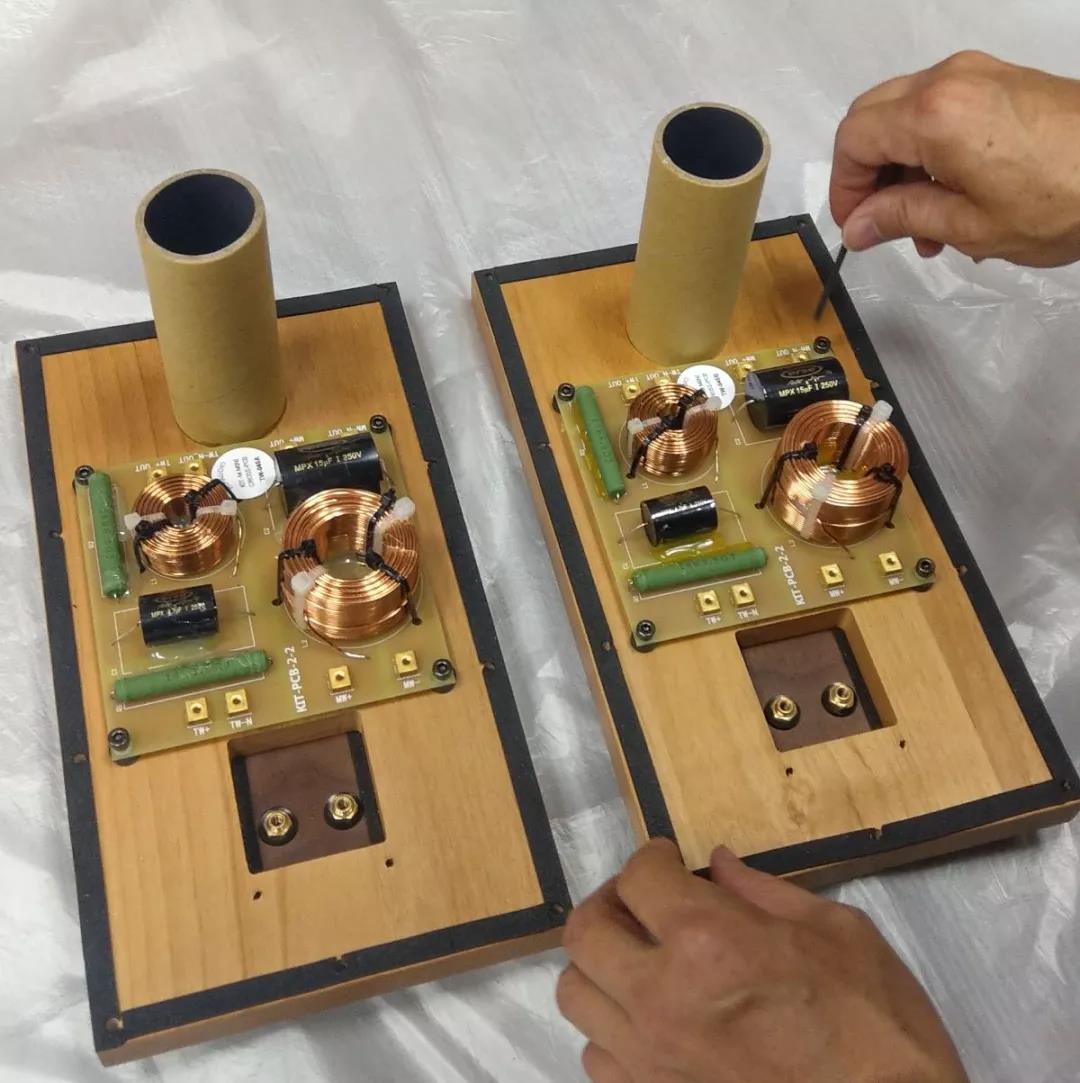

分音器接上喇叭线, 分音器线材接上接座板

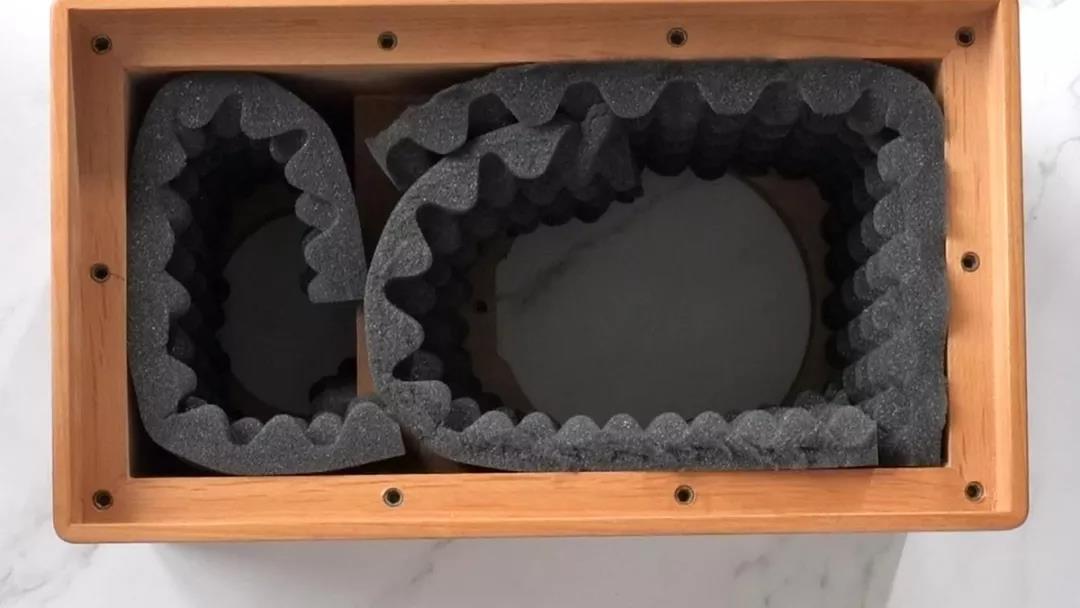

吸音棉置于音箱内部

音箱背板锁上

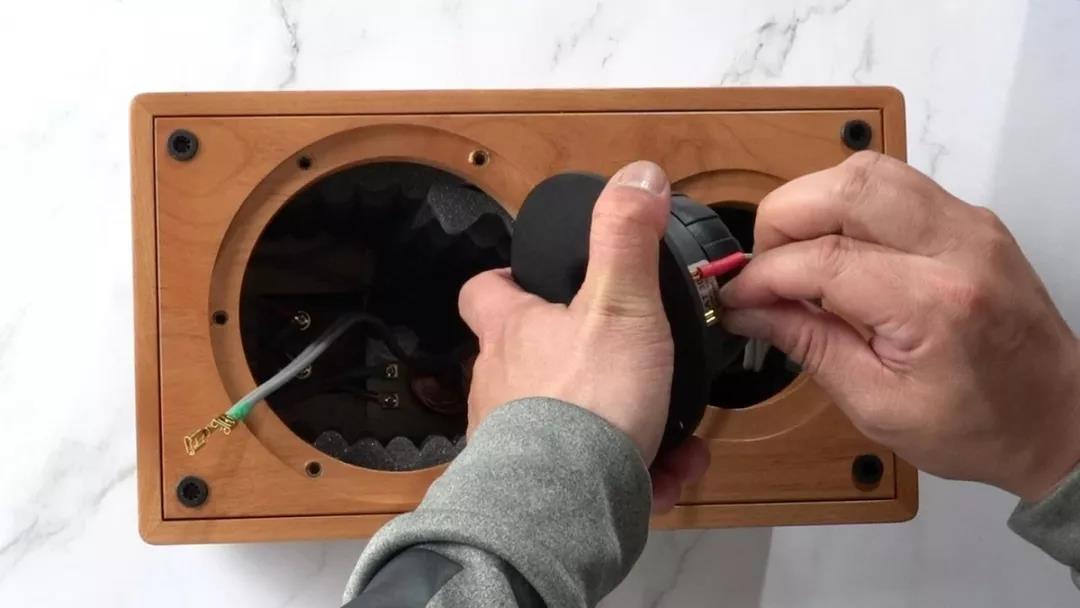

高音单体插上线固定于音箱

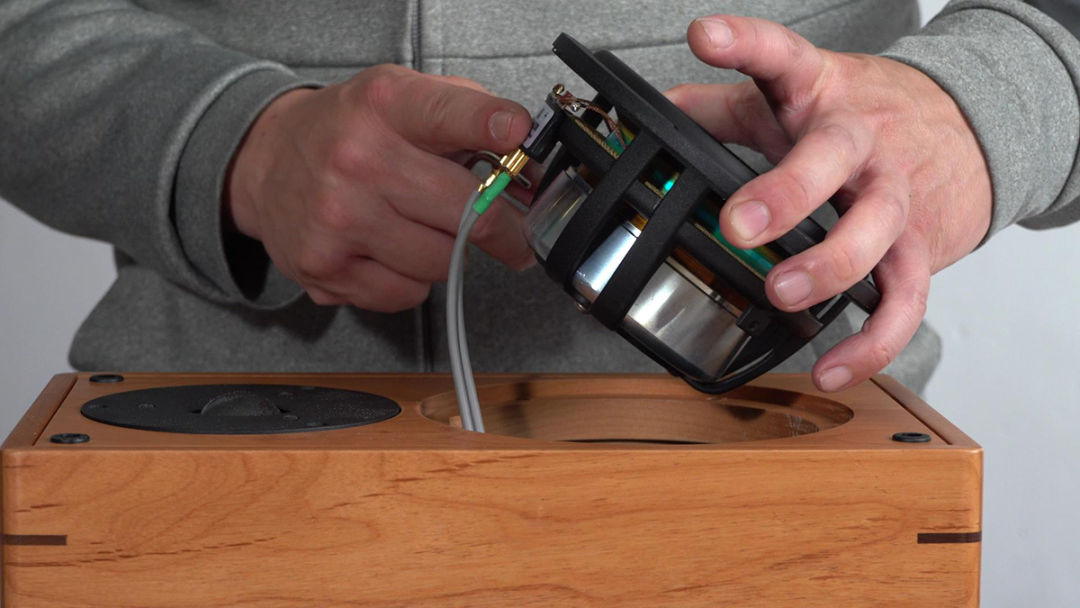

低音单体插上线固定于音箱

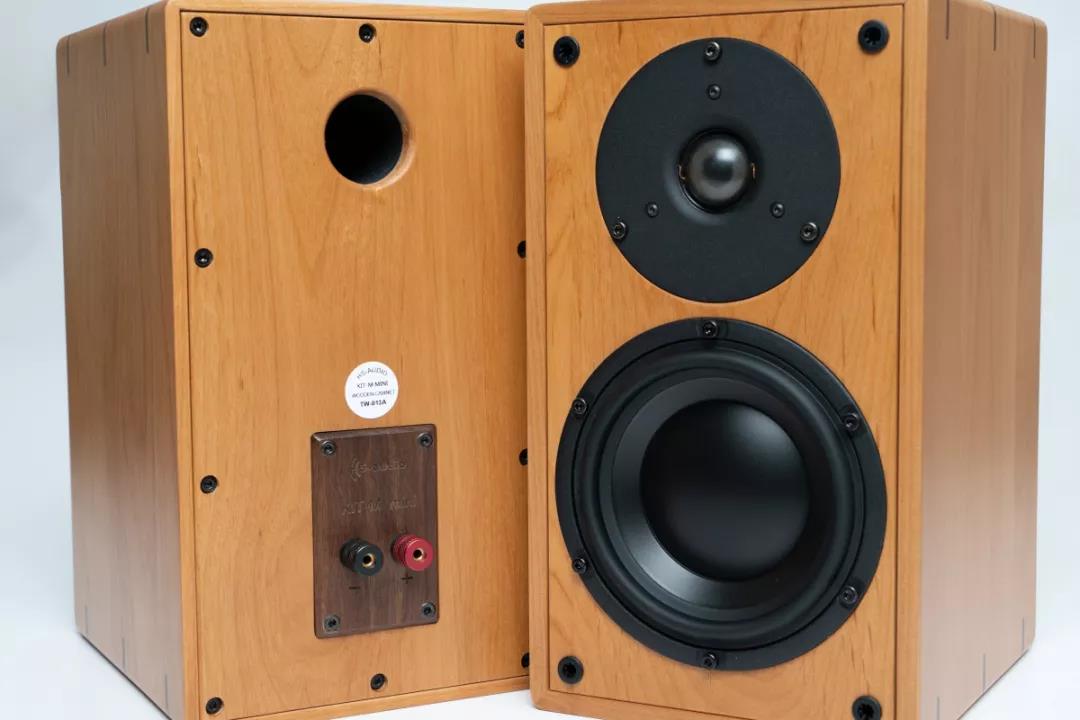

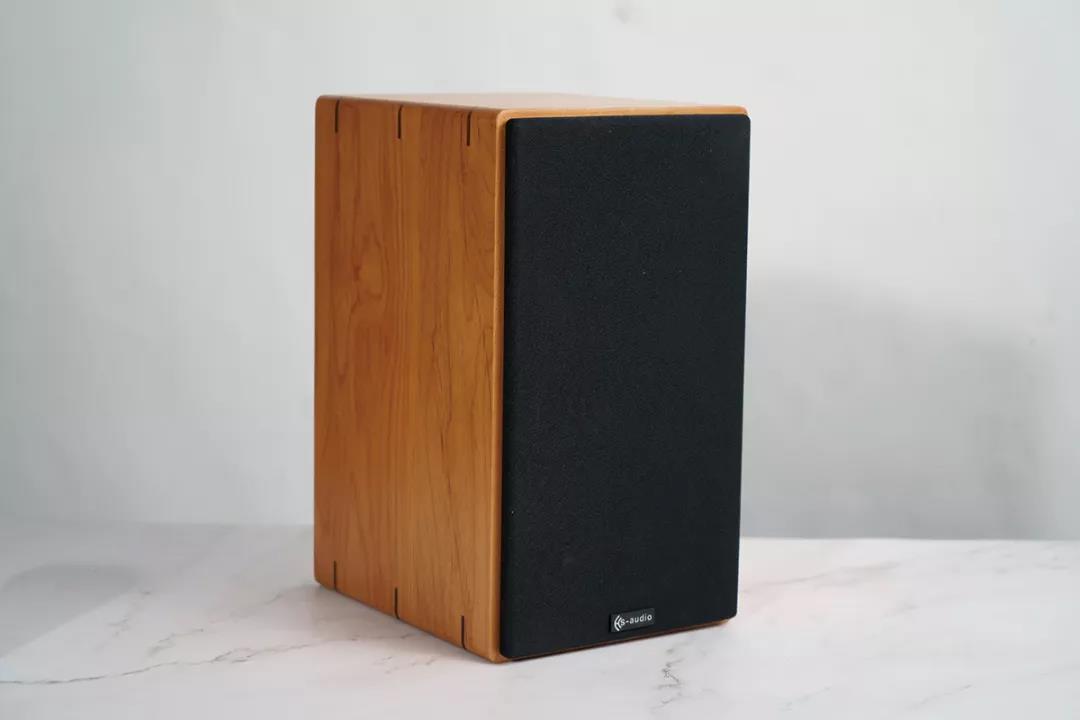

盖上网罩即完成组装
