谷津A-38
—数位解码合并功放—
A38作为谷津的旗舰机种,无疑是目前为止最具代表性的作品,在声音与外观做工上皆有极高的完成度。

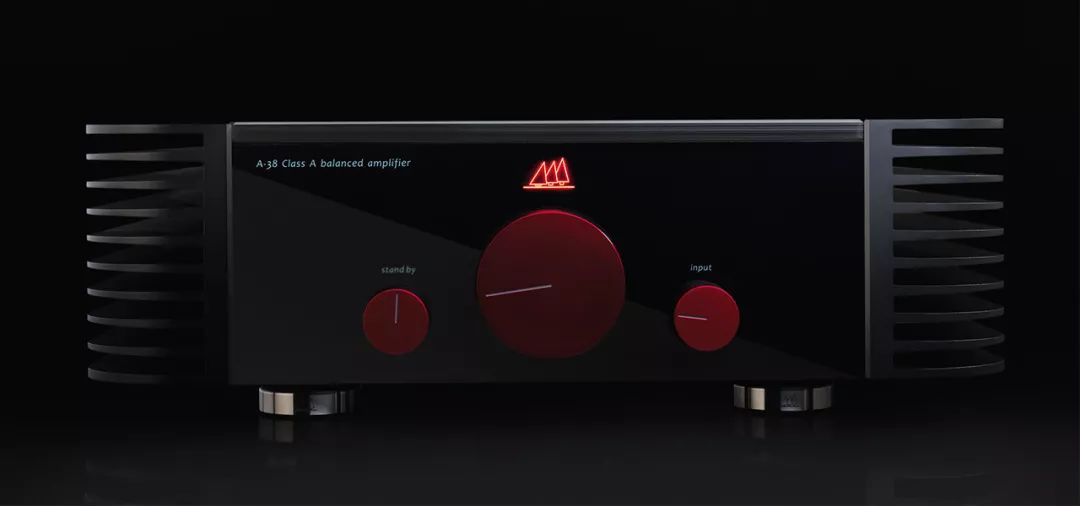

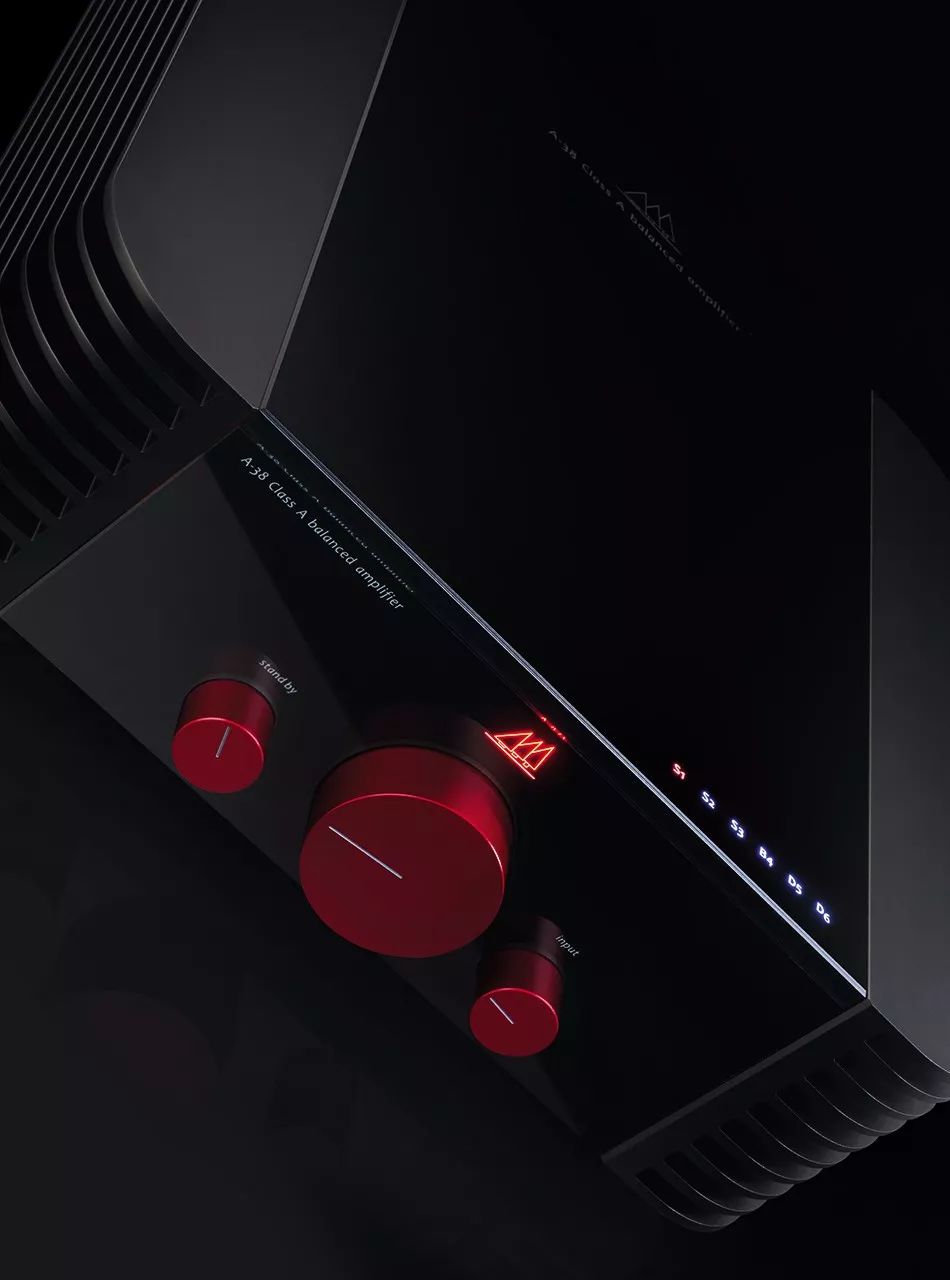

外观上,纯黑色的亚克力机箱前面板嵌入两小一大的功能旋钮以及钢化玻璃顶板、两侧大圆角百叶窗大型铝合金散热器,再辅以四个大型的金属机脚支撑着沉重的机身,极致合理的工艺设计无可挑剔,大气沉稳且极具视觉冲击。
A38内置高性能解码电路:同轴/光纤输入支援24bit/192k、可轻松与电脑、手机、数字播放器等数位音源连接,进行高品质的数位音乐解码播放。
A38具有6组信号输入,其中两组RCA和一组XLR平衡模拟输入,一组RCA模拟直入(不受A38音量控制,此时A38为纯后级模式),以及两组同轴光纤数位信号输入。
A38之输出功率为38W/8Ω×2、76W/4Ω×2,纯A类状态下消耗功率为260W最大消耗功率为410W,绿能状态下消耗功率260W,待机状态为15W;且具备全平衡放大电路结构,确保音乐讯号的极致纯净与喇叭驱动的极低失真。
澎湃的功率输出,无懈可击的转换率,极佳的线性工作状态,纯A类醇厚温润、饱满且细腻的声音特性,使其能够从容应对和满足各种应用需求。
纯A类的功率放大器很少,平衡放大的功率放大器更少,既是平衡放大且又为纯A类更是少见,谷津把两种最好的理论结合在一起,从环节到细节;从基础到做法,在每一处细细经营,造就了如今的A38。我们只想邀您一起坐下来,一同感受其不同于其它的气质。
—功能介绍—

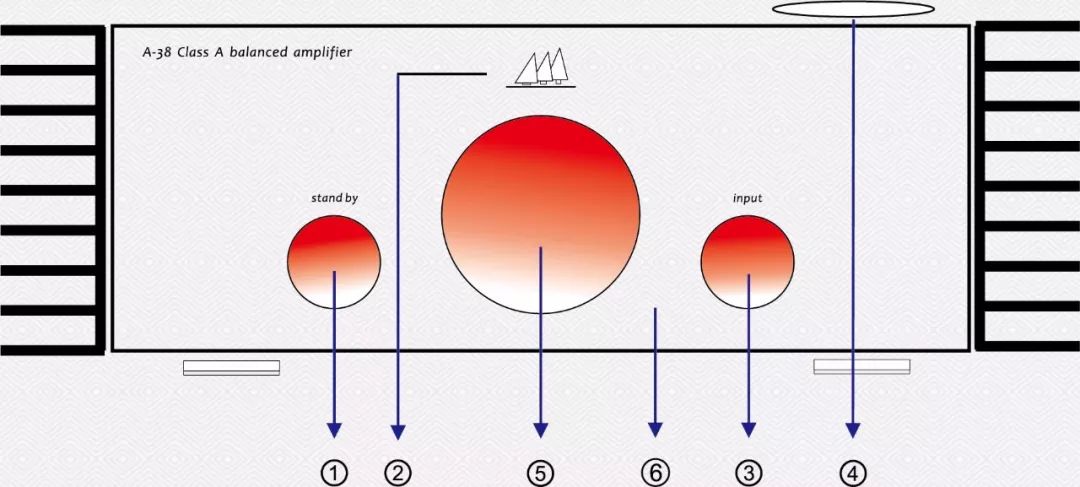

1A-38 综合扩大机 正面
1、 待机/ 开机旋钮:此旋钮共分四段,依序为待机→绿能状态→纯A类状态→待机 |
2、Logo / 工作状态指示灯:Logo灯共有三种颜色,对应/ 待机 / 开机 旋钮之状态指示。 蓝灯:待机 绿灯:绿能状态 红灯:纯A类状态 |
3、输入选择旋钮:A-38共有六组输入端子 S1:RCA类比输入 S2:RCA类比输入 S3:RCA类比直入后级(不经音量控制) B4:平衡类比输入 D5:数位(SPDIF)输入 D6:数位(SPDIF)输入 |
4、输入选择指示:共有六个指示灯,分别为S1、S2、S3、B4、D5、 D6。被选定之通道以红灯指示,其余则蓝灯指示。 待机时未被选定之蓝灯熄灭仅以红灯指示已被选定的输入通道,以兹提醒输入状态。 |
5、音量旋钮:顺时针旋转,音量增加。 逆时针旋转,音量衰减。 |
6、遥控接收窗 |

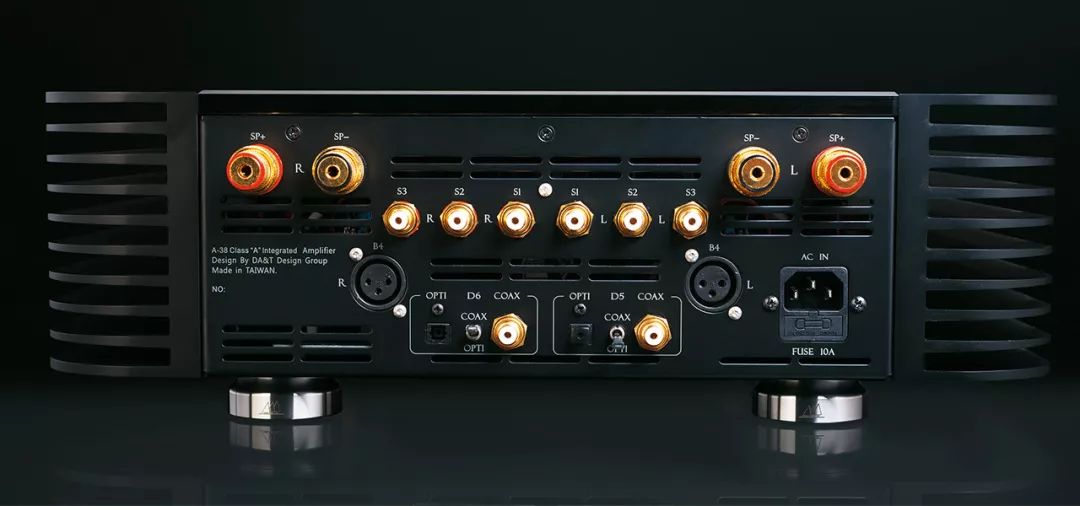

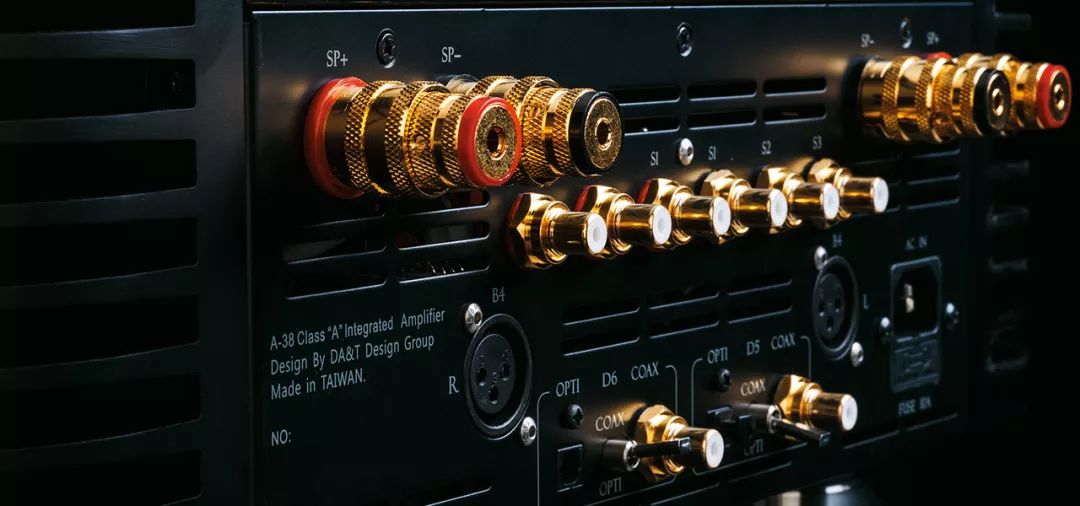

2A-38 综合扩大机 背面
1、RCA类比输入:此组输入为类比输入端子并受面板音量控制。 |
2、RCA类比输入:此组输入为类比输入端子并受面板音量控制。 |
3、RCA类比输入:此组输入为类比输入端子并且讯号将直入后级,不受音量之控制。 |
4、平衡类比输入:此组输入为类比输入端子并受面板音量控制。 |
5、SPDIF数位输入:此组输入为SPDIF数位输入,分别为光纤输入(OPTI)或同轴输入(COAX),由中间拨杆选定(二者选一)。 |
6、SPDIF数位输入:此组输入为SPDIF数位输入,分别为光纤输入(OPTI)或同轴输入(COAX),由中间拨杆选定(二者选一)。 |
7、左声道喇叭输出端子:本输出为平衡式讯号输出,因此不论 + 端或 – 端均为讯号输出端。 |
8、 右声道喇叭输出端子:驳接喇叭线时需留意不可与机壳短路。 |
9、 电源输入暨保险丝座:为得到最佳的变压器效能,A-38为单一电压设计,送电时请再三确认电压是否相符。 |
规格
1一般规格
1、额定电压:110V、60Hz(220V、50Hz) |
2、电压频率:50 ~ 60hz |
3、消耗功率: 需求电流 :10 A 温升 :50 C 工作环境温度 :-25 C 〜+35 C 尺寸 :( 高 ) 140 × ( 深 )480 × ( 宽 ) 440 (mm) 重量 :29 kg 待机 → 15W 绿能状态消耗功率 → 40W 纯A类消耗功率 → 260W 最大消耗功率 → 410W |
4、需求电流 :10 A |
5、温升 :50 C |
6、工作环境温度 :-25 C 〜+35 C |
7、建议环境温度:27 C 以下 |
8、尺寸 :( 高 ) 140 × ( 深 ) 480 × ( 宽 ) 440 (mm) |
9、重量 :29 kg |
2特性规格
POWER OUTPUT |
38 w at 8 Ω × 2 76 w at 4 Ω × 2 |
FREQUENCY RESPONSE | 3hz ~ 100khz , – 3 dB |
TOTAL HARMONIC DISTORTION | Less then 0.003 % |
INPUT SENSITIVITY |
0.25 Vp (GAIN) 0.17 Vrms (GAIN) |
DIGITAL INPUT OPTI AND COAX |
INPUT D5 ,D6 SPDIF 192K/24 Bit |
S/N RATIO | 106 dB |
DAMPING FACTOR | 600 |
GAIN | 40 dB |
INPUT IMPEDANCE |
S1,S2,S3:100KΩ(GAIN) B4:47 K |
SLEWING RATE | 164 v/us |
ANALOG INPUTS | 3 RCA 1Balance |
PEAK CURRENT OUTPUT | 60A/1ms , 87 A/1µs |
PEAK VOLTAGE OUTPUT | 25V/1ms |
POWER CONSUMPTION |
260W idle 410W Max Power |
OUTPUT LOAD IMPEDANCE | Stereo Operation 2 to 16 Ω |
